「警告」　ISO3864-1/JIS　Z9101様式

ISO3864およびJIS　Z9101による安全標識様式に基づく、 黒線＋黄色三角形の外形内に図記号を収めた、「警告」のための表示様式です。

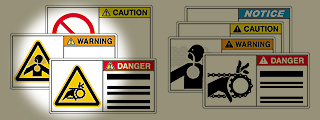

「ISOタイプ図記号単体」、「ISO+ANSIタイプ」、「SEMIタイプ」の警告ラベルなどに用いる図記号様式です。	※実際の標識やラベルにより、外形の周りには上図のような「境界」が設けられます。（下図では省略）

各図記号に併記した規格名は、比較・選考のためのご参考用です。 それぞれの規格は定期的に改定や他の規格との整合化が図られるため、ここでの記載内容（2013年時点）と規格の最新年度版とに違いが生じてくる場合もあります。

ANSIタイプのみの警告ラベル等に用いる、「三角形の基本外形のないタイプ図記号」はこちら

WG00 【一般警告】 一般的な潜在危険を示すために安全メッセージ等とともに使用し、また製品安全ラベル等においてリスクのレベルとともに記して、使用者の注意を喚起する。 【汎用的な各危険要素】　※ここでの各画像はそれぞれの関連する危険カテゴリへもジャンプします。      WTM00 表面高温 WEL00 感電 WEX01 破裂・爆破 WFP01 発火 WMG01 回転部 WRM02 レーザー WCP2S 毒 WCP22 腐食性 WCP03 生物学有害 WTM03 低温 WRM03 放射性物質 WRM05 強磁力 WRM04 高周波 WHC01 手のはさまれ WME24 手の巻込 WFI14 足元（機械等） WSF1J 足元（転倒他） WBC1J 頭上（天井） WLF01 頭上の吊荷 WBC17 つぶされ WSH01 鋭利 WMG02 自動始動  WBR01 破損 WSB01 騒音 【注釈と解説】 「ほぼ同じ形状でありながら名称（マウスオーバー時に表示）に違いのある図記号」が多くあるが、これはおおむね当該の規格で挙げられている図記号のタイトルおよび邦訳の意味を尊重した事による。（例：WFP01「発火注意」とWFP02「可燃性物質」や、「電気」と「感電注意」、「破裂」と「爆発」の違いなど。） 異なる規格の記号は視認性や理解向上のための若干の差異が生じている事もあるが、実際には同じ意味を指す目的で踏襲されたものが殆どであり、「ほぼ同じ形の別規格の記号」は異なる意味を使い分けるために存在するのではなく、要求される準拠規格によって選択されるべきものである。 火災・引火・爆発・蒸気や高圧の噴出 WFP01 WFP02 WFA02 WFA10 WFB10 WFB12 WFD13 WEX01 WEX02 WEX10 WEX11 WEX20 WEX21 WEG10 WEG12 WEG13 WEG16 WEJ10 WEJ11 WEJ12 WEB14 WBR20 WBR21 WBR23 WCP50  ※注釈 ●WFA02は「酸化性物質」すなわち支燃性がある事を示すものであり、発火・可燃性の用途とは区別される。 ●WFP01とWFP02、WEXとWEX02などは形状がほぼ同じながら呼称が異なるが、これは「用途」よりも規格の違うために正式呼称に相違があるという理由が大きい。すなわちユーザは、この記号の微妙な形状の差によって意味の違いを区別できるわけではない。 表面の高温・低温・やけど（火傷/熱傷） WTM00 WTM02 WTM01 WTM03 WTM10 ●WTM00とWTM02の違いは上項と同じく、規格が異なることでのアレンジの差が殆どであって、用途ではなく要求される規格の厳密性によって使い分けるものである。 ●WTM10の図記号は業界団体によってこの記号が規定される例がある。 有毒物/腐食/揮発物/劇物ほか有害な物質の暴露と漏えい・中毒・生物学的有害 WCP01 WCP2S WCP2G WCP03 WCP20 WCP21 WCP22 WCP23 WCP30 WCP50  ●WCP01の記号は、毒性や有害性に限らず「呼吸上の人体への危険性」に広く用いられている実績があるものだが、その汎用性と理解性の高さを重視し、ここに分類した。 ●ISO7010図記号とGB2894図記号には、明確なモチーフや形状の違いを持つ例もあれば、明らかに同じモチーフながらGB2894版の形状が「歪」になっている例も多い。 WCP03（バイオハザード）に相当するGB2894-2008版の図記号（右）は、異なる形状にも見えるが、標準化されている「ダウ・ケミカル社が開発したシンボルマーク」を同じモチーフとするのは明らかであるから、この「歪」なGB版をあえて使い分ける必要性には疑問が残る。 WCP3G 電磁波全般/光学・高周波・放射性物質・磁力 WRM01 WRM02 WRM03 WRM04 WRM05  （MR室用） WRM06 WRM07 WRM08 荷役・リフト・資材や運搬・重量物全般       WLF01 WLF02 WLF03※ WLF04 WLF10 WBR35 WLF40 WLF41 WLF41a WLF43 WLF44 WLF45 電気的危険/感電 WEL00 WELJ0 WELS0 WEL10 WEL11 ●WEL00・WELJ0・WELS0のこの3つの相似する図記号はやはり同じ「電気的危険＝感電」の用途で用いられるものであって、ここに３例を挙げているのは、そのラベルが要求する規格に厳密に対応したいケースの利便を考慮した事による。 従って当該のラベルの設計基準の中で要求する規格がある場合や、仕向け先国家の要求事項を考慮して適切な図記号を選択することができるが、他にも数ある相似の記号のうちISO3864のレイアウト様式に矛盾するものはここでは割愛している。多く共通する稲妻部分の図形はIEC417（IEC60417）“5036：Dangerous voltage”に定義されている。 なおJIS S0101消費者用警告図記号における相違点は、稲妻シンボル端部の窪み箇所である。 ●JIS S0101「消費者用警告図記号」によるものは、例えば日本国内の日常生活における消費者向け（PL警告）ラベル用途であればこれが（厳密には）適するが、一方、この規格は産業安全用途における需要の多くまでを網羅しない。 破損による損害や転落事故、身体危険 WBR01 WBR02 WBR03 WBR04 WBR10 WBR15 WBR17 WBR20 WBR21 WBR22 WBR23 WBR24 WBR30 WBR34 WBR35 WBR40 WBF10 WBF11 WBF13 WBF14 WBF15 WBF16 WBF17 落下・転倒・倒壊・つまずき・水位 WSF1J WSF2J WSF3J WSF4J WSF5J JISZ8210「案内用図記号」におけるサイン     WSF01 WSF02 WSF03 WSF04 WSF05 WSF06 WSF07 WSF10 WSF18 WSF19 WSF20 WSF21 WSF22 WSF24 WSF27 WSF30 WSF31 WSF36 WSF37 WSF38 WSF40 WSF41 WLF41 WLF41a WLF43 WLF44 【機械的・作業危険要素全般】 WMG01 WMG02 WMG03 WMG04 ●WMG02（自動スタート）の基本図形内の記号はISO7000-0017で定義されている。 【騒音】       WSB01  WSB02         ファンブレード（エンジンファン・送風機・インペラ等）による切断と巻き込まれ WRB10 WRB11 WRB12 WRB13 WRB14 WRB15 WRB16 WRB17 WRB18 WRB19 WRB20 WRB21 WRB22 WRB23 WRB24 WRB25 WRB26 WRB27 WRB28 WRB29 WRB31 WRB32 WRB33 WRB34 WRB35 足元の機械的/鋭利状の危険要素全般 WFI10 WFI11 WFI12 WFI13 WFI14 WFI15 WFI01 WFI17 WFI18 WFI19 WFI20 手元や指先の切創とけが、鋭利状の危険要素全般 WSH01 WSH02 WSH03 WSH04  WSH05 WSH06 WSH10 WSH11 WSH12 WSH13 WSH14 WSH15 WSH16 WSH17 WSH18 WSH19 WSH20 WSH21 WSH22 WSH23 WSH24 WSH25 WSH26 WSH27 WSH28 WSH29 WSH30 WSH31 WSH32 WSH37 WSH38 ●WSH03（指のケガに注意）は財団法人家電製品協会（AEHA）の「家電製品の安全確保のための表示に関するガイドライン」の中で規定される警告図記号であり、またこれに基づいた日本自動販売機工業会（JVMA）、日本配電制御システム工業会（JSIA）の定める安全表示ガイドラインなどにも規定されており、基本的に、これら規格・ガイドラインの適用範囲として要求される場合に限って使用されるものとする。 ●このカテゴリは「事故の型」という括りに照らせば「切れ・こすれ」に相当し、危険源には「切創・切断」「こすれ・すりむき」が含まれる。「巻き込まれ」「はさまれ」の危険源によって副次的に起こりうる手指の切断・せん断は、以下の別カテゴリから参照する事が適する。 稼働する機械要素への身体および各部位の巻き込まれ・引き込まれ危険  WME10 WME11 WME12 WME13 WME15 WME17 WME18 WME19 WME20 WME21 WME22 WME23 WME24 WME25 WME26 WME27 WME28 WME29 WME29a WME30 WME31 WME32 WME34 WME35 WME41 WME42 WME43 WME45 ●衣類・袖口などの巻き込まれ　 WCE11 WCE12 WCE13 WCE14 WCE15 WCE16 WCE17 WCE18 WCE19 WRB32 WRB33 WRB34 WRB35 手指のはさまれや押しつぶし       WHC01  WHC02 WHC03 WHC10 WHC11 WHC12 WHC14 WHC15 WHC16 WHC19 WHC27 WHC28 WHC29 WHC31 WHC27a WHC34 WHC35 WHC36 WHC37 WHC38 WME23 WSH30 WSH32 ●WHC01（指のはさまれ）、WHC02（手のはさまれ）は財団法人家電製品協会（AEHA）の「家電製品の安全確保のための表示に関するガイドライン」の中で規定される警告図記号であり、またこれに基づいた日本自動販売機工業会（JVMA）、日本配電制御システム工業会（JSIA）の定める安全表示ガイドラインなどにも規定されており、基本的に、これら規格・ガイドラインの適用範囲として要求される場合に限って使用されるものとする。 身体の押しつぶし・はさまれ・頭上の危険や各部位への衝撃 WBC00 WBC01 WBC1J WBC02 WBC13 WBC14 WBC15 WBC16 WBC17 WBC18 WBC19 WBC20 WBC21 WBC32 WBC34 WBC42 WBC50 WBC51 WLF41 WLF41a WLF43 ●2014年現在、WBC00とWBC01に規格による形状の違いがある経緯は、ISO 7010版の図記号が上図の通り改訂された事による。もし次回のGB2894改訂時にこのISO 7010版図記号と整合がされるのなら、両者の違いは無くなる事もある。 飛来・落下物  WOF01 WOF02 WOF03 WOF11 WOF30 WOF31 WOF40 WOF41 WOF42 WRP10 WRP11 WRP13        WAN01
