 配管識別ステッカー V500透明ステッカー

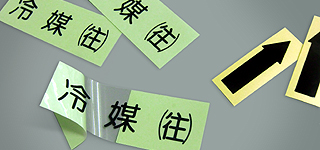

透明ステッカーは透明な粘着フィルム上に表記が施された、「下地のあるステッカー」のひとつです。

カッティングとは異なり、透明部分は対象に貼り付けたままになる製品です。下地のカラーを活かしながらも、粘着部分はステッカー面積全体にわたるため強固に貼りつき、カッティングでは作業しにくい様な材質や、細かな文字にも適しています。

■10枚入り/1セット※
■サイズ(大:70×180o/小:45×130o)
■縦用・横用あり

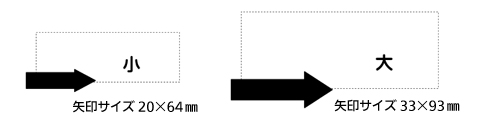

流体名称10枚入りの中には下記のサイズの矢印型ステッカーが10枚分同梱されています。
※別注製作品には同梱されておりませんので、つど必要な矢印ステッカーをご用命ください。

1 温水管往
2 温水管還
3 冷水管往
4 冷水管還
5 給水管
6 給湯管往
7 給湯管還
8 冷却水往
9 冷却水還
10 冷温水往
11 冷温水還
12 消火管
13 消火給水管
14 排水管
15 蒸気管
16 揚水管
17 汚水管
18 通気管
19 オイル管
20 膨張管
21 加湿管
22 ガス管
23 市水管
24 井水管
25 ドレン管
26 オーバーフロー
27 補給水
28 エアー
29 工業水
30 雑排水
31 冷媒管
32 ブライン
33 スプリンクラー
34 (欠番)
35 揚水ポンプ1号
36 揚水ポンプ2号
37 採水管
38 ハロン
39 軟水管
40 油(往)
41 油(還)
42 蒸気(往)
43 蒸気(還)
44 冷媒(往)
45 冷媒(還)
46 屋内消火管
47 屋外消火管
48 連結送水管
49 特殊排水
50 上水管
51 中水管
52 蒸気ドレン
53 湧水管
54 純水管
55 融雪管
56 飲料水
57 雑用水
58 給油管
59 空調ドレン管
60 給気ダクト
61 外気ダクト
62 排気ダクト
63 高圧空気
64 低圧空気
65 圧縮空気
66 計装空気
67 除湿空気
68 No.1
69 No.2
70 No.3
71 No.4
72 雨水管
73 パイロット管
74 排煙ダクト
75 還気ダクト
76 逃し管
77 連通管
78 給湯管

※ご注文の際はサイズ(大:70×180mm/小:45×130mm)とタテ・ヨコいずれかをご指定ください。





PDF版カタログ(P.19〜20)

表紙付き承認図面のダウンロード Excel版 PDF版

(配管識別ステッカー共通事項をふくむ)

Q.製品は縦管用・横管用のどちらか。
A.両方ございますので、ご注文時には必ず「タテ」「ヨコ」の区別をご指定下さい。
全ての配管識別ステッカーには縦管用・横管用の両方がございます。必ずタテ・ヨコいずれかをお選び下さい。


Q.1枚のサイズはどれ位か?
A.大小2種類の既製品サイズがあるので、ご注文時にはご指定下さい。
サイズで価格も異なり、配管径に適度に見合ったものが必要ですので弊社の側では「普通のサイズ」を特定しません。必要に応じて適切なサイズをお選びのうえで、つどご指定願います。

小:45×130mm
大:70×180mm


Q.ステッカー自体のサイズではなく「1文字のサイズ」はどのくらい?
A.小サイズで約25mm以内、大サイズでは約30mmです。
文字数によって多少小さくまたは縦長・横長になるものや、文字の形状によっても若干違いますがおよそ上記のサイズです。小サイズのものは線が細めの、大サイズでは太めの丸ゴシック体です。


Q.「小サイズ」で注文したのに、V700小サイズ30×90mmよりも大きいが?
A.サイズ名称が示す寸法値は製品ごとに異なります。
小サイズが30×90mmとなっているのはV700ステッカー用のサイズであり、全製品共通ではありません。
V500ステッカーでは「大」「小」の2種類となり、各製品ごとにご設定されたサイズの中からお選びください。


Q.では中サイズは。
A.ございません。
ステッカーの種類によってサイズのヴァリエーションや呼称が異なります。
V500透明ステッカーのサイズは大小の2種類で展開しております。これのさらに中間くらいのサイズのもの、もしくは小サイズより小さいものなどをご必要の場合は、別注品として寸法をご指定下さい。


Q.それぞれ1枚、または2〜3枚しか必要が無いのだけどバラ売りは?
A.ステッカー10枚+矢印10枚でのセットになっております。
ただしV500ステッカーは「大サイズ」に限って1枚からのバラ売りも対応いたします。このバラでの販売の場合には矢印は付属しておりませんので、別途必要な矢印ステッカーをお求めください。
矢印が製品に付属しているのは、大小サイズともに10枚セットの製品のみです。(小サイズのバラ売りも致しておりません。)

なおご注文の際の数量は、
数字のみでなく「単位」もお書き添えください。例えば「50」のみでは50「」(=5セット)なのか50「セット」(=500枚)なのかが、弊社の側では判別できかねる場合が多々ございます。
 ◆原則的に配管識別ステッカー製品のご注文においては、
 「タテ/ヨコ」「サイズ」「数量・単位」などの正確なご指定が必須とお考えください。
これら不明箇所がすべてご確認できるまで手配させて頂く事もできないうえに、連絡のつきにくい現場もあるため、例えお急ぎであっても、必要事項の漏れのために結果的に出荷が遅れることが多々ございます。
ご注文の際には、あらかじめ上記の必要事項すべてのご指定をお願いいたします。

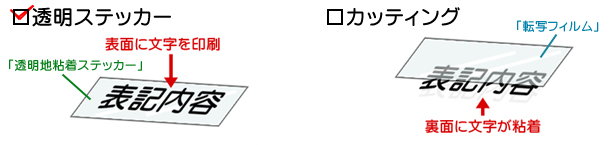

Q.V500透明ステッカーとは、「カッティング」と違うのか?
A.違います。「透明地の四角いステッカー」であって、この透明フィルムははがしません。
貼り付け前の製品は確かに「透明地」のために似ていますが、「透明ステッカー」はこの透明フィルムそのものがステッカーであり、この上に文字が印刷されています。あくまでもステッカーの色が透明な「透明地のステッカー」なのであって、ステッカーは対象に貼り付けたままで、はがしません。
一方、「カッティング」は文字そのものステッカーであり、透明部分は文字の表面に設けられた、一時的な「転写用のフィルム」にすぎません。

両者は異なる製品ですので、お間違えの無いように名称をお使い分け願います。


Q.シールをはがしたら、文字まで一緒に剥がれてしまうのだが。
A.「カッティング」とお間違えかと思われます。透明ステッカーではフィルムをはがしません。
透明ステッカーはカッティングと違い、フィルムをはがして文字のみを転写するのではありません。
この透明フィルムがステッカーそのものであり、表記されたステッカーそのものをはがしてしまうと、表面に印刷している文字は対象に残りません。


Q.では、透明ステッカーとカッティングの使い分けは?
A.屋外耐候性はカッティングの方が優れ、透明ステッカーは貼り付け作業性が楽です。
貼付時の見た目は(貼り付け対象の色が見える点で)似ていますが、性能上では以下の違いが挙げられます。
V500透明ステッカーの下地フィルムには透明度の高いPETフィルムを使用しています。これは屋外でも使用はできますが、長期の経年劣化には塩ビ製のカッティングの方がはるかに強く、そもそもカッティングには劣化が目立つ原因となる「下地部分」がありません。

透明ステッカーの一番のメリットは、ステッカーのため「転写フィルムをはがす作業」が必要ないことであり、これは“カッティングが貼り付けしにくいような対象物”において特に効果を発揮します。
透明ステッカーはそのステッカー面積の裏面全てに粘着剤が付いていますから、粘着有効面積が文字部分だけであるカッティングよりも、初期粘着性が良好であり、低温時の金属管や、転写作業がしにくい表面質感での作業性に優れます。

ステッカー全面で粘着する事のもうひとつのメリットは、カッティングでは適さないような「細かく小さな文字」にも対応できるため、別注品などで特に細かな文字が多くなりそうな場合にも向いています。

いずれも貼り付け対象の質感を隠さずに見せる点では共通しますので、貼りやすさと耐候性、そして文字サイズに照らしてお使い分けください。


Q.どこにでも貼れるか?貼れる素材と貼れない素材を挙げよ。
A.必ずしも貼り付け対象の「素材」によって決まるのでなく、「ステッカー製品の貼り付けに適していない対象物」に共通の特徴があります。以下をご参照ください。
樹脂フィルム製のステッカーに共通する点として著しい高温の箇所には不向きです。
それ以外の場合、やはり全てのステッカーに共通する事ですが凹凸や水分・油その他の汚れなどの無い平坦な面にしっかり圧着させることが基本です。凹凸はステッカー粘着部が接触する面積を大きく損なうほか、周囲の隙間から水分や汚れが侵入する原因にもなります。
加えてV500透明ステッカーは、粘着面が透けて下地がみえますから、汚れや凹凸のある場所に貼ると閉じ込められた汚れや気泡が外から見えるので美しくなく、「下地の質感を残してすっきり表示できる」という透明ステッカー本来の利点が活かせません。
●【総合FAQより】 ステッカーやカッティングと対象物の相性など



Q.矢印はどれが良い?
A.既製品10枚セットには矢印型のステッカーがそれぞれ10枚づつ付属しています。
もちろんお使いいただく矢印は自由ですので、これ以外の矢印をご希望の際は、別途ご注文下さい。
また既製品10枚セット以外、すなわち別注品や、大サイズバラ売りには矢印は付属しておりません。
ワンタッチ矢印ステッカー(ワンタッチP・ワンタッチS)のサイズが、付属品と同じものです。

別注品・別注サイズでのステッカーに矢印が必要な場合は、ご使用のサイズに合う矢印ステッカー製品をお選びいただくか、適合サイズが無い場合には別注矢印として希望のサイズをご指定下さい。


Q.別注品は可能か?
A.ご希望のサイズと文字内容で1枚から※対応できます。
既製品サイズで文字のみの変更も、文字数によって全長を伸ばす事も、文字サイズと全体サイズを大きくすることも可能です。別注品はご注文・お見積のいずれも、FAXやメールなどの文書または簡単な図でご指示ください。

※ただし製作数量およびその内訳によって、適切かつ経済的な製法が異なります。
別注製作の際には在庫品と同じ透明PETではなく、「透明塩ビ製」とさせていただく場合があります。材質指定がある場合にはあらかじめお申し付けください。

ステッカーにおけるサイズ指定は、
「文字サイズ」と「ステッカーサイズ」の区別がつくようにご指示願います。両方をご指定頂いても結構ですし、どちらか一方を成り行きとしても構いませんが、いずれの場合もそれが文字・ステッカーの外寸のどちらの寸法を指しているかは区別できる必要があります。

ご注文時には“表記内容”だけでなく、「透明地ステッカー」などステッカーの種類※も明記願います。
(※透明ステッカーはカッティングとは異なるステッカーである事にご注意ください。)
