地下埋設物標示シート(埋設標識シート) 「セフティライン」 |
樹脂製表示杭SPパイル コンクリート製埋設標示杭 埋設標示ピン「キャツアイ」 埋設表示シート |
地下埋設管の上に埋めておくことで掘削時にシートが現れ、重機による配管の破損事故を防止します。 |
|
丈夫なポリエチレンクロスシートでできた、この地下埋設物表示シートは、重機による地中の掘削時に既設配管を察知するために、配管の敷設時にその上方へ埋設して使用します。 配管上部を掘り起こせば、土中からシートが現れるため配管を事前に察知でき、ショベルカーなどでシートを引っかけた際には、ミシン目(但し折り込み加工品の場合)がほどけてシートが破断する事なく伸び、発見しやすくなります。 |
|
◆使用例 通常は、埋設管の30cm〜60cmほど上方へ埋め込みます。 配管の径によっては2列以上を並列または複数の高さに分けて埋設します。 折り込み加工は、掘削時の破断防止のためのものですので、「折り込み状態のまま」で埋設して下さい。 |
|
【2倍折り込み品の構造図】 折り込み加工品は重機が引っかかると ミシン目がほどけて、シートが伸びます |
|
管の敷設要領に伴って調整して下さい。 | (折り込み状態のままで敷設して下さい) |
標準サイズ:幅150o×50m巻 ※折り込み品は折り込んだ状態(=敷設時)の長さ 複数の折り込み種類がある場合はいずれかをご指定下さい。一般的には2倍(=W)を使用します。 「シングル(S)」は折り込みなしの製品を表し、他はミシン目がほどけた際に伸びる倍率を表しています。 |
用途 | 表示内容 (書体やレイアウトの細部は実物とは異なります) |
折り込み倍率 | ||
S | W | 3.5 | ||
水道用 | ● | ● | - | |
給水用 | - | ● | - | |
下水道 | - | ● | - | |
消火管 | - | ● | - | |
工業用水 | - | ● | - | |
農業用水 | - | ● | - | |
ガス管 | - | ● | - | |
油送管 | - | ● | - | |
通信 | ● | ● | - | |
弱電 | ● | ● | - | |
電気 (高電圧) |
● | ● | ● | |
電気 (低圧) |
● | ● | ● |
※折り込み倍率: S=シングル(折り込みなし) W=ダブル(2倍折り込み) 3.5=3.5倍折り込み |
Q.50m巻の折り込み品・2倍(ダブル)は、つまり100mか? |
A.ミシン目をほどかずに埋めるものなので、全長は「50m巻のまま」です。 |
折り込み加工は、もしも掘削時に重機のショベルを引っかけた際に、ちぎれずにシートが地表に現れるようにするためのものですので、あらかじめミシン目を解いた状態で敷設するものではありません。 一部の表記に限り折り込みなしのもの(シングル)もありますが、2倍折り込み製品が一般的です。 |
|
Q.ミシン目折り込み品である必要があるのか。 |
A.破断せずに地中から現れる事によって見つけやすくなりますので折り込みが標準です。 |
一部の表記に限り、折り込みなしのシングル品や3.5倍折り込み品もあります。他は2倍折り込み(ダブル)です。 |
|
Q.配管を保護できるのか。 |
A.保護するものではなく、埋設管に気付かず掘削した際に管の存在を示すものです。 |
掘削時にその下に配管が埋まっている事を示すものですので、通常は配管の数十p上方へ埋設します。 |
|
Q.他に幅はあるか?配管径によってそれぞれ幅を変える必要があるか? |
A.「水道」など一部は他の幅も取寄せ対応可能ですが、150mm幅を標準とお考え下さい。 |
水道では300o幅などもあり取寄せが可能ですが、基本的に150o幅のものを使用します。 管径の大きなものについては並列で敷設したり、さらにその上方にも敷設するなどして検知性を高めます。 |
|
Q.「市水道」や「上水」はどれか。 |
A.水道法上の上水であって、特に支障が無いものは「水道」用をご使用下さい。 |
「市水道」「上水」等はご用意しておりません。上水道、および上水道による給水は「水道」の表記が一般的となっており、これをお使いいただくのがコスト安です。 |
|
Q.別注表記は可能か。 |
A.幅や折り込み率によりますが、約数十巻単位からのロット製作対応となります。 |
埋設シートは地中でも文字が消えないよう、単なる表面への印刷ではなく、ポリエチレンクロス生地上へ透明フィルム裏面に印刷したものを圧着加工し、印刷面が外部に露出しないような丈夫な仕様となっております。 また多くの場合でそうした仕様となっている事が求められますから、別注品はこれと同等の製法・性能の製品としてロット単位での対応させて頂く事になります。 そのため少量の別注対応には向きませんが、日常的にご使用になるならば施工会社名入りとしたり、大規模工事において市町村名を入れる事には適しています。 製法の関係上、ある程度の「出来量」の誤差が生じる場合がありますが、およその最小ロットは幅・折り込み率によっても変わりますので、詳細はご相談下さい。 |
|
Q.上記以外のものはあるのか。 |
A.標準品としていない製品以外の手配可能な例もありますのでお問い合わせ下さい。 |
各市町村の名入りのものなど、標準品でなくとも一部ご用意できる場合もあります。つどご確認ください。 |
|

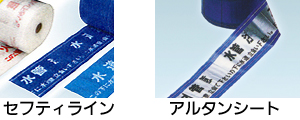

Q.セフティラインは地上から検知できるのか | |
A.管路探知器に反応するのはセフティラインではなく「アルタンシート」となります。 | |
「セフティライン」は管路探知器等に反応するタイプではありません。 金属箔としてアルミ箔層がラミネートコーティングされた製品には「アルタンシート」があり、地表から探知器で検知する事が可能です。(検知距離は機器により異なる) セフティラインとアルタンシートは別仕様の製品ですので、ご注文の際はご注意ください。 |
参考資料:価格・納期はお問い合わせください。 |
