地下埋設物標示ピン(埋設鋲) 「キャッツアイ」

樹脂製表示杭SPパイル コンクリート製埋設標示杭 埋設標示ピン「キャツアイ」 埋設標示シート
キャツアイ 地下埋設物標示ピン

 コンパクトで色鮮やかに、

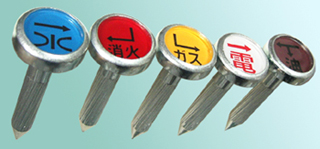

地下埋設管を路面に明示する鋼鉄製の埋設標示ピン

直径φ25mmのピン頭部(φ21o)に、色鮮やかに埋設管の種別と方向を明示します。

表示内容は表面の透明樹脂の下に封入されており、こすれや褪色による消え・カスレにも強く、路面への表記に適した製品です。

豊富な表記内容に加え、別注表記品も弊社では1本から製作手配が可能です。

寸法形状と施工方法
外形寸法:頭部φ25×長さ70o(標示部φ21o)
材質:鋼鉄(ボロン鋼+亜鉛めっき処理)/標示部樹脂:AS樹脂

図面PDF

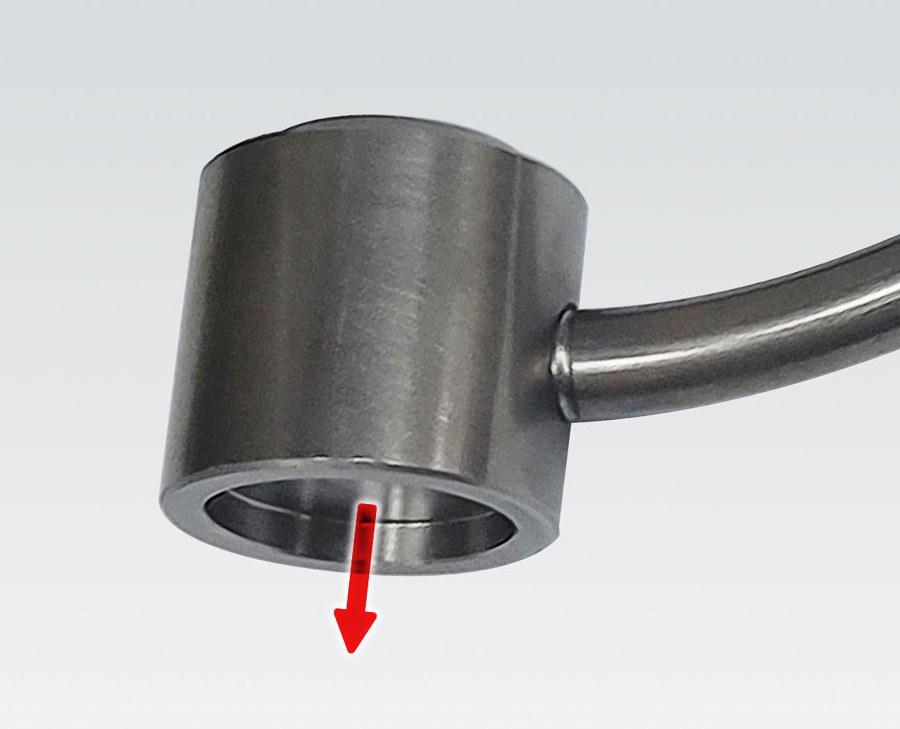

@柔らかい新設のアスファルトへは別売りのピンアダプタをかぶせた上からハンマー等で叩いて下さい。
ピンアダプタは目印となる下穴あけと、ピン頭部を直接たたく事による標示部の破損を防ぐ役割をします。
(ピンアダプタを用いない場合には、当て板を用いるなどして破損の無いよう慎重に打ち込んで下さい。)
いずれの場合も最後に
、路面と均一になるように当て板をして打ち込むかゴムハンマー等で埋め込みます。



A既設アスファルトやコンクリートなどの固い面には直接打ち込まずに、専用ホールソー/コアドリル、もしくは標示ピンの径にあった穿孔工具にて、頭部を面打ちに出来る穴をあけ、上からはめ込んで設置して下さい。
(下穴径および路面材質によってコンクリートボンドやモルタル等で適切に固定して下さい。)

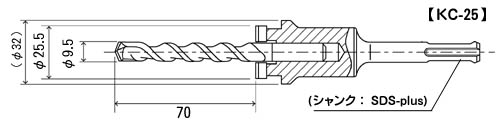

●KC-25 コンクリート用センタードリル付き専用コアドリル(振動ドリル用)
このタイプは座ぐりコアドリルになっていますので、ハツリ作業なしでピン頭部用の座ぐり穴があけられます。


「コアドリル KC-25」 (PDF図面へ)

標準品 ※既製品は品番でお申し付けください。
※こちらは弊社における品番のため他社品番と異なる場合や、同じ番号が違う標示を指す場合があります。
他社の品番のみでそのままご注文頂いたとしても、そのつど他社品番の可能性を想定したうえで、各社の各製品と照合する事は出来かねますため、弊社へご注文の際は「弊社の品番」にてご注文下さい。
品番等がご不明の場合は、図示にてお問い合わせ下さい。(FAQご参照))






(入力式)

(書込用)
※Excel版はExcel2007版からの対応です。なおWindows XP環境でのダウンロードは動作対象外です

表紙付き承認図面のダウンロード
埋設管標示ピン「キャツアイ」 (各標示共通) Excel版 PDF版


上記の基本表示パターン以外にも表示内容がございます。(下図)
品番および数量によっては数日の納期を要する場合もありますのでお急ぎの場合はご確認ください。
「中水」
SW-01中水 SW-02中水 SW-03中水 SW-04中水 SW-08中水 SW-09中水 SW-010中水

(給水・上水ほか)
SW-1
SW-2
分水栓
SW-3
止水栓
SW-4
供給管
SW-5
送水管
SW-8
管末
SW-9
管末
SW-10
SW-11
配水
SW-13
工水
SW-27
SW-28
SW-29
SW-30
SW-31 SW-32 SW-33 SW-34 SW-35 SW-36 SW-37
SW-140
井水
SW-145
給水管
SW-146
上水
SW-147
上水
SW-151 SW-184 SW-185
SW-186 SW-187 SW-188 SW-189 SW-190 SW-191 SW-192
SW-193
上水

「雨水」 「排水」
GW-24 GW-25 GW-31 GW-32 GW-33 GW-34 GW-35

下水・汚水
GW-4 GW-5 GW-6 GW-7 GW-8 GW-23 GW-36
GW-37

「温水」 「蒸気」
SW-158 SW-163 SW-164 SW-165 SW-169 SW-170 SW-171
「給湯」 「冷水」
SW-172 SW-173 SW-174 SW-175 SW-176 SW-177 SO-6

「空気」「エアー」

SW-160 SW-161 SW-162

ガス
G-6Y G-7Y G-8Y G-56Y G-6G G-7G G-8G
G-1G G-2G G-3G G-4G G-5G G-56G

電力・アースなど
E-5B E-8 E-9 E-11 E-13 E-14 E-15
E-16 E-17 E-18 E-20 E-27 E-28 E-29
E-30 ES-10 ES-11 ES-4 ES-12 ES-14 kk-5(NEXCO)

通信・Optical Fiber cable
kk-4(NEXCO) kk-6(NEXCO) T-8 T-9 T-10
T-21 T-22 T-23 T-24 T-25 T-30 T-31
KD-1 KD-2 KD-3 KD-4 KD-5 KD-1B KD-2B
KD-3B KD-4B KD-5B


(印刷用の書込み用紙としてWEBページ上で開きます)



(入力式)

(書込用)
※Excel版はExcel2007版からの対応です。なおWindows XP環境でのダウンロードは動作対象外です

PDF版カタログ(P.71〜73)

キャッツアイA4版リーフレット

Q.キャツアイの材質は何か。
A.鋼鉄(炭素ボロン鋼:鋼種記号 1021B)製で表面は亜鉛メッキ処理をしています。
この製品はステンレス製ではありませんが、強靭でさびにくく、コストパフォーマンスに優れています。
標示部の透明部分はAS樹脂製です。

Q.これらは再帰反射か。
A.標準品は再帰反射仕様にはなっておりません。反射タイプは別注品となります。
微細なガラスビーズを封入し光源方向に光を反射させて夜間でも明るく輝く「再帰反射タイプ」は、別注対応として1本からも手配可能ですが、標準品は再帰反射タイプではありません。
別メーカー品にて反射タイプの既製品(レベルマーク等)もありますが、当製品はこれと別の製品です。

Q.ピンアダプタは必ず必要か。
A.表示部を保護しながら打ち込む作業が効率的になります。ピンアダプタを使用しない場合は頭部をハンマーで直接たたかないよう、当て板等を用いて下さい。
柔らかくて直接打ち込めるような新設アスファルトなどで使用します。
ピンアダプタは、金属ハンマーでピンの透明樹脂部分を直接たたいて破損させる事の無いように、キャツアイ頭部にかぶせて打ち込むためのものであり、このためのクボミを設けているため打ち込み作業が効率的になります。

ただしつまずき防止のためには路面と平らにする必要がありますから、最後に当て板屋ゴムハンマー等を用いて飛び出した頭部を埋め込みます。
固い既設箇所ではピンアダプタは使用しません。

Q.専用ホールソー(コアドリル)は必ず必要か。
A.キャツアイの埋め込み穴に適したサイズのホルソーやコアドリルがあるならば、代用も可能です。
いずれも目的は、ピンを直接打ち込む事が出来ない固い路面に、キャツアイの形状にあった穴をあける事です。
専用ホルソーはコンクリート用のコアドリルおよびホルソーがセットになったものですので、頭部ごと埋め込む為の穴をあけるのに便利ですが、目的にあった工具であれば代用は可能かと思われます。

少し大き目の穴であっても、コンクリートボンドやモルタル、または当該の路面に応じた補修材料によって埋め込んで固定する事ができますからピンの形状図をご参考のうえ、現場状況によりケースバイケースでご検討下さい。

例えばタイル面や他の路面材料に(割れずに)穴をあけるなら、それ専用の工具の方が適している事も多々あり、なおかつ切削工具は消耗品でもありますから、当該の工事に適した工具は最終的にはお客様側でご判断いただく必要があります。


Q.ピンアダプタやホルソーは付属品か。
A.いずれも別売りの工具であり付属しません。
これらの要・不要は上述の項に照らしてご判断ください。

Q.既製品に右方向しかない場合には、左方向は別注になるのか?
A.一般に、路面表示では埋め込み時のピンの向きによって方向を使い分けます。

一部の流体名には上下または左右両方の表記がそろっているものもありますが、路面表記とは立ち位置しだいで見る角度が変わるのであり、原則的に文字の天地を揃えることは想定されていません。
例えば90度曲がりでは、「方矢印」には左右の区別がありますが、両矢印ならば左右共通となります。




ご指定の方向通りの矢印ですべてを別注製作する事も可能ですが、既製品が使用できるものはその中からお選び頂く方が安く・早くご提供できます。

(なお既製品の場合は
品番でお選びください。「電気90度」「水3方向」等や、既製品と異なるレイアウトでの図示によるものでは、それを既製品に置き換えて良いかの判断が弊社では出来かねるうえ、ユーザー様によってそれの示す意味がそれぞれ異なっている事が実際に多々あります。)

Q.ユーザーから「右向き90度」と指示があったが、品番表のどれにあたるのか。
A.ユーザー様にあらかじめ表をご確認いただく方が確実です。
もちろん経験上では、言葉によるご指定であっても何を指しているかは「およその見当」がつきますが、同じ表現であってもユーザー様によって全く別のものを指す事が多いのも経験上の事実であります。こちらから該当しそうなものをそのつど全て提示する事が困難であることをご理解下さい。
前項のように、既存の製品の中から希望にかなうもの、使用できるものをお選びいただく事が、口頭での伝達による手間とリスクを軽減するうえ、ユーザー様にとっても限られたコストでの検討がしやすいはずです。


Q.別注表記は何本からか。
A.1本から手配可能です。ご依頼の際は必ず図示にてメール・FAXにて願います。
弊社では別注表記は1本より短納期で対応しております。
前項のとおり、口頭での発注では正確な表示内容を特定する事が出来ないうえに、返品の適わない別注品を重ね重ね作り直しする原因となります。製作内容となる文字・矢印方向・色などは的確に図示によってご指定下さい。

Q.「キャツアイ」を注文したのに、なぜか「レベルマーク」とは少し違う。
A.この商品は「レベルマーク」ではなく「キャツアイ」です。
埋設標示ピンは同等形状のものが各社から販売されており、同じ目的の「埋設標示ピン」ではありますが、それら全ての細かな形状や仕様が全く同じというわけではありません。
取り扱いも可能ですが、販売単位や価格等の違いがありますので、他の製品が必要な場合はその旨(メーカー名・商品名・品番・数量)をご相談いただくことによってはじめて、手配可能かどうかの確認が可能です。

なお埋設標示ピンとして「キャツアイ」、「レベルマーク」のほかに「ステンアイ」「ベンチャーマーク」等の商品が各メーカーから販売されております。各社様の商品ともそれぞれが優れた製品ですから、何をお使いいただくかの判断はユーザー様・施主様の判断に委ねたいところであります。
しかし「異なるメーカーの製品」は、似たようなものであっても材質や細かな形状、そして表記部分の書体から細かな色味に至るまで、「同一のものではない」という事は少なくとも事前にご理解いただく必要があります。弊社における埋設標示ピンキャツアイは特にご指定の無い限り、あくまでもキャツアイを基本としますので、別メーカー品との差異がある事によるクレームには応じかねます事をご了承ください。、
